환기시스템 전열교환기 OA·SA·RA·EA 뜻, 4개 알파벳만 알면 공기 흐름이 보입니다

환기시스템 전열교환기 OA·SA·RA·EA 뜻, 4개 알파벳만 알면 공기 흐름이 보입니다

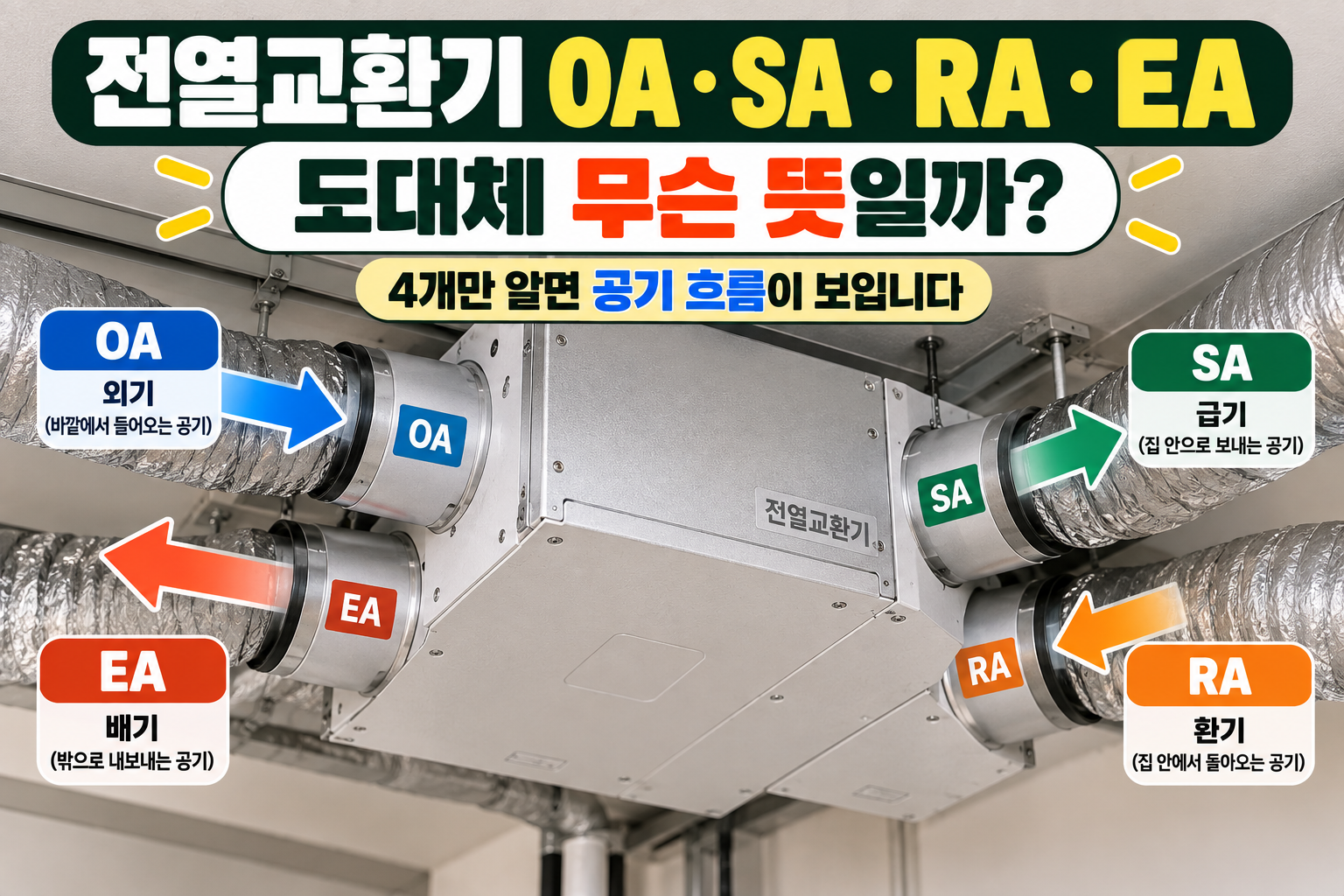

💡 전열교환기에 적힌 OA·SA·RA·EA는 고장코드가 아니라 공기가 드나드는 4개의 길을 표시한 약자입니다.

OA = 외기, SA = 급기, RA = 환기, EA = 배기입니다. 어렵게 외우지 말고 OA → SA는 밖에서 집 안으로, RA → EA는 집 안에서 밖으로라고 기억하면 훨씬 쉽습니다.

전열교환기 필터를 확인하려고 본체를 열어보거나 천장 안쪽 장치를 보다 보면 처음 보는 알파벳이 눈에 들어옵니다.

OA, SA, RA, EA.

네 글자가 비슷해서 처음 보면 무엇이 들어오는 공기이고 무엇이 나가는 공기인지 헷갈립니다.

하지만 이 표시는 생각보다 단순합니다.

전열교환기에는 크게 바깥공기가 들어오는 길, 집 안으로 공기를 보내는 길, 실내공기를 가져오는 길, 다시 밖으로 내보내는 길이 필요합니다.

그 네 가지 공기길에 이름을 붙여놓은 것이 OA·SA·RA·EA입니다.

OA·SA·RA·EA 뜻부터 한 번에 정리해볼까요?

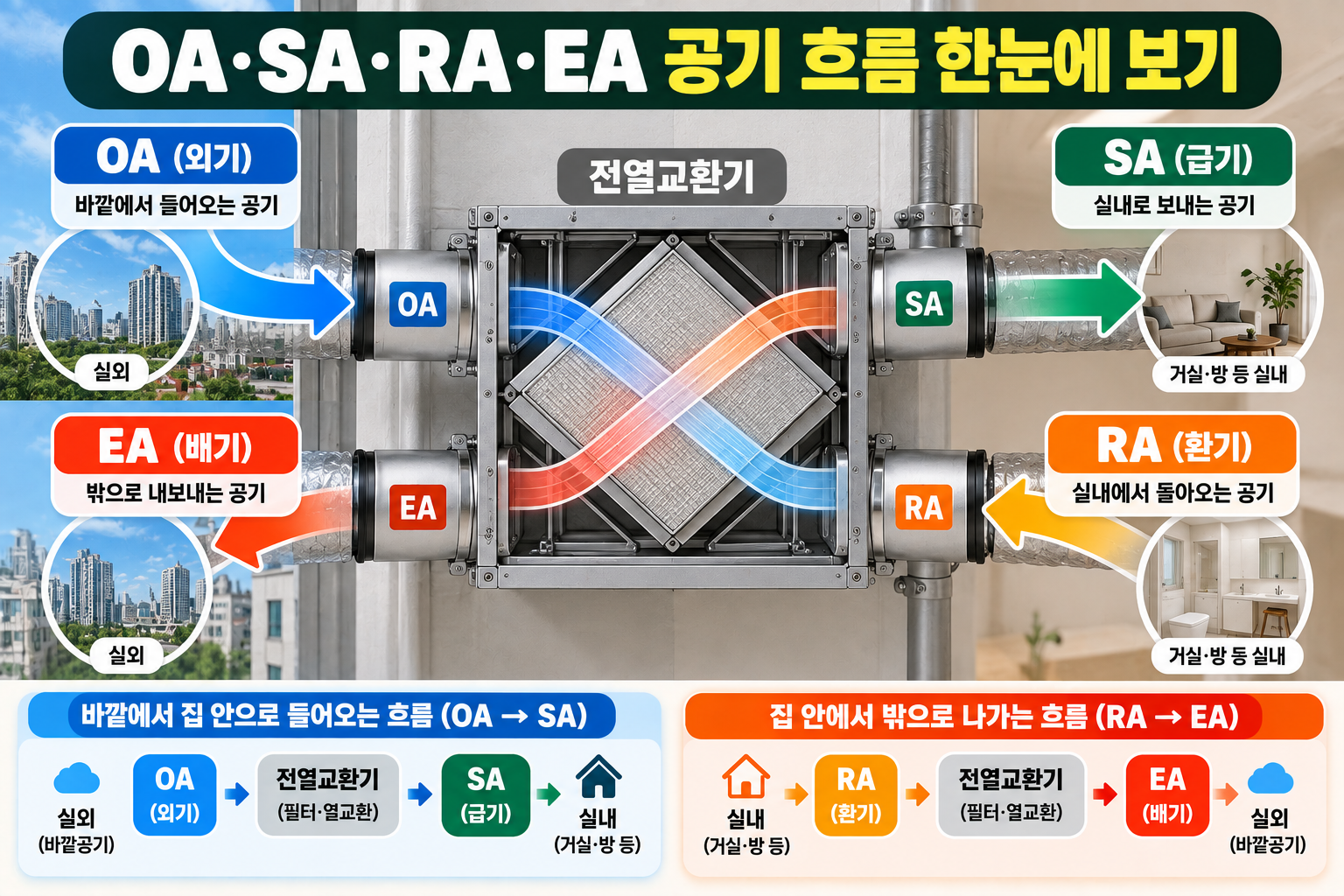

표시	영문	뜻	공기 방향
OA	Outdoor Air	외기	실외 → 전열교환기
SA	Supply Air	급기	전열교환기 → 실내
RA	Return Air	환기·환류 공기	실내 → 전열교환기
EA	Exhaust Air	배기	전열교환기 → 실외

삼성전자와 경동나비엔의 환기제품 자료에서도 이와 같은 구분을 사용합니다.

여기서 네 개를 하나씩 외우려고 하면 오히려 더 헷갈릴 수 있습니다.

두 개씩 짝을 지으면 쉽습니다.

🌿 OA → SA : 바깥공기가 들어와 집 안으로

🏠 RA → EA : 집 안 공기가 들어와 다시 밖으로

OA는 바깥공기가 처음 들어오는 길입니다

OA는 Outdoor Air, 즉 외기입니다.

집 밖에 있던 공기가 전열교환기 안으로 들어오는 쪽이라고 생각하면 됩니다.

쉽게 말하면 전열교환기의 공기 흐름에서 바깥공기의 출발점에 해당합니다.

그렇다면 OA로 들어온 공기가 그대로 방 안으로 들어오는 걸까요?

그렇지는 않습니다.

외부에서 들어온 공기는 제품 구조에 따라 필터와 전열교환소자 등을 거친 뒤 실내 쪽으로 공급됩니다.

이때 실내로 나가는 쪽에 붙는 이름이 바로 SA입니다.

SA는 장치를 거친 공기가 집 안으로 들어오는 길입니다

SA는 Supply Air, 즉 급기입니다.

전열교환기를 거친 공기를 거실이나 방 등 실내로 보내는 쪽입니다.

그래서 OA와 SA는 서로 이어지는 한쪽 흐름이라고 이해하면 쉽습니다.

✔️ 바깥에서 집 안으로 들어오는 흐름

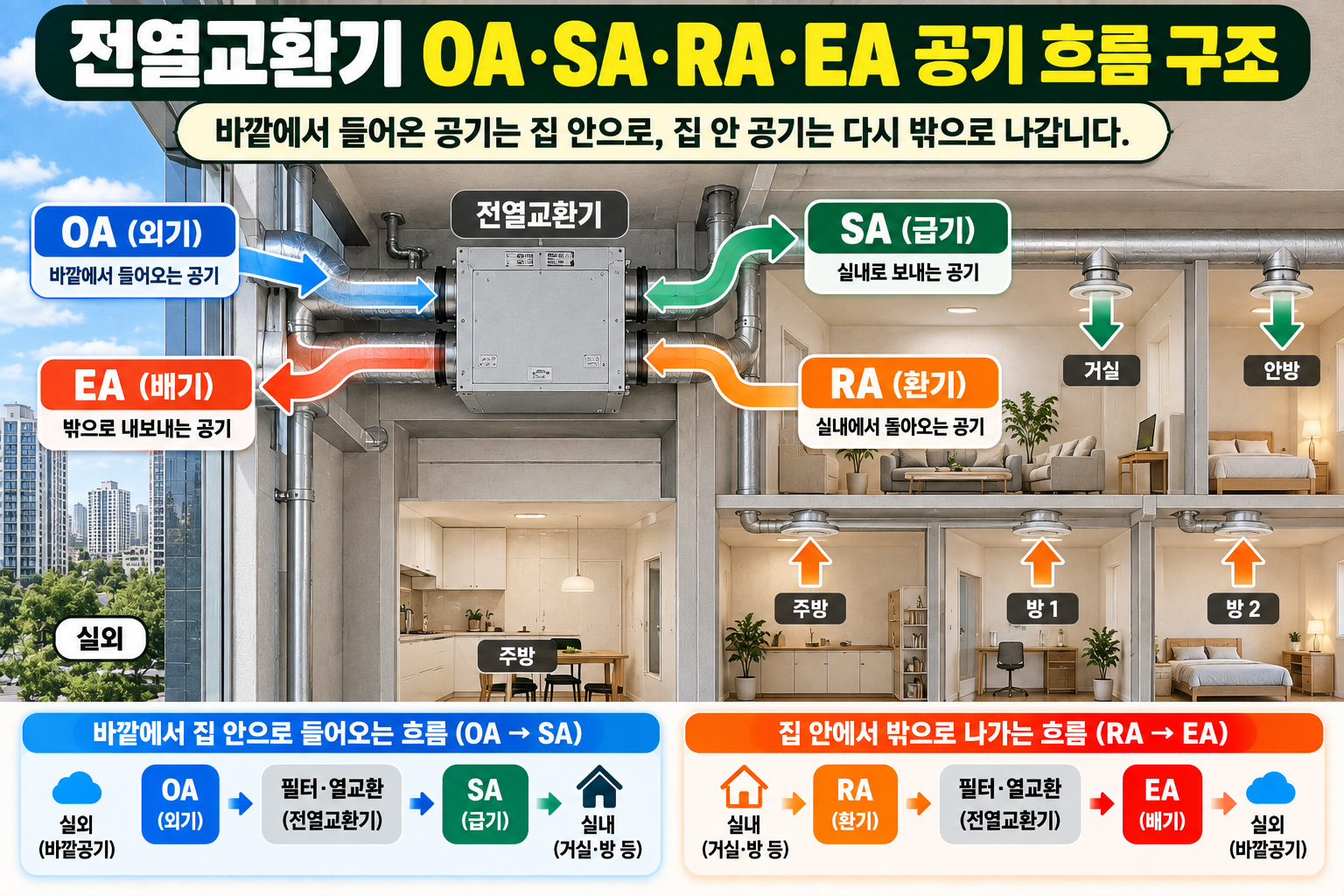

실외 → OA → 전열교환기 → SA → 실내

OA와 SA가 특히 헷갈리는 이유도 여기 있습니다.

둘 다 결국 바깥공기가 실내로 들어오는 과정에 있기 때문입니다.

차이는 전열교환기를 기준으로 어느 쪽에 있느냐입니다.

OA는 바깥에서 장치로 들어오는 쪽, SA는 장치에서 실내로 나가는 쪽입니다.

RA는 집 안 공기가 전열교환기로 돌아오는 길입니다

RA는 Return Air입니다.

이번에는 방향이 반대입니다.

거실이나 방 등 실내에 있던 공기가 전열교환기 쪽으로 들어오는 통로입니다.

국내 환기장치 설명서에서는 RA를 흔히 환기로 표시하기도 합니다.

여기서 '환기'라는 한글 표현 때문에 조금 헷갈릴 수 있습니다.

RA가 바깥으로 바로 나가는 최종 배기구라는 뜻은 아닙니다.

실내에 있던 공기가 전열교환기 안으로 돌아오는 단계라고 이해하는 것이 좋습니다.

EA는 사용한 실내공기가 밖으로 나가는 길입니다

EA는 Exhaust Air, 즉 배기입니다.

RA를 통해 장치 안으로 들어온 실내공기가 전열교환 과정을 거친 뒤 실외로 배출되는 쪽입니다.

따라서 RA와 EA도 한 쌍으로 보면 됩니다.

✔️ 집 안에서 밖으로 나가는 흐름

실내 → RA → 전열교환기 → EA → 실외

결국 네 글자의 핵심은 두 줄이면 끝납니다.

OA → SA는 밖에서 안으로.

RA → EA는 안에서 밖으로.

그런데 왜 그냥 창문을 열지 않고 열교환을 할까요?

여기서 전열교환기가 왜 필요한지도 자연스럽게 이해할 수 있습니다.

겨울에 창문을 열면 따뜻해진 실내공기는 밖으로 나가고 차가운 외기가 그대로 들어옵니다.

여름에는 반대로 냉방해 둔 실내에 덥고 습한 외기가 들어옵니다.

전열교환형 환기장치는 들어오는 공기와 나가는 공기가 열교환소자를 지나도록 해 배출되는 실내공기가 가지고 있던 에너지의 일부를 회수하면서 환기하는 것이 핵심입니다.

두 공기가 그대로 한 통로에서 섞인다는 뜻은 아닙니다. 판형 전열교환기 자료에서는 급기와 배기 통로를 분리하고, 열교환소자를 통해 열 등을 교환하는 구조로 설명합니다.

그래서 전열교환기는 에어컨이나 보일러처럼 집을 직접 냉난방하는 장치라기보다 환기할 때 발생하는 냉난방 손실을 줄이는 데 도움을 주는 환기설비로 이해하면 쉽습니다.

OA 쪽과 RA 쪽 필터는 항상 똑같을까요?

그렇다고 단정하면 안 됩니다.

제품에 따라 필터의 종류와 위치, 개수, 등급이 다를 수 있습니다.

외기가 들어오는 OA 계통에 외기청정용 필터가 배치되는 제품이 있지만, 구체적인 필터 구성은 제조사와 모델에 따라 달라집니다.

따라서 필터를 교체할 때는 OA라는 글자만 보고 임의로 필터를 빼거나 위치를 바꾸기보다 해당 모델의 설명서를 확인하는 것이 정확합니다.

⚠️ 특히 주의하세요

OA·SA·RA·EA는 공기 방향을 알려주는 표시이지 사용자가 덕트를 직접 분리하라는 표시가 아닙니다. 천장 속 덕트나 전기 연결부를 임의로 분해하기보다는 필터처럼 설명서에서 사용자 관리 항목으로 안내된 부분만 확인하는 것이 안전합니다.

제품마다 OA·SA 위치가 다른 이유는 무엇일까요?

우리 집 전열교환기를 인터넷 사진과 비교했는데 OA나 SA 위치가 반대로 보일 수도 있습니다.

그렇다고 설치가 잘못됐다고 바로 판단하면 안 됩니다.

제품 구조와 설치 방향에 따라 연결구 배치가 달라질 수 있기 때문입니다.

실제로 일부 제품은 SA 연결 위치에 따라 좌타입과 우타입을 구분하기도 합니다.

따라서 "OA는 무조건 왼쪽", "SA는 무조건 오른쪽"처럼 위치 자체를 외우는 것은 좋지 않습니다.

위치가 아니라 OA·SA·RA·EA 각각의 표시와 해당 제품의 설치 설명서를 기준으로 확인해야 합니다.

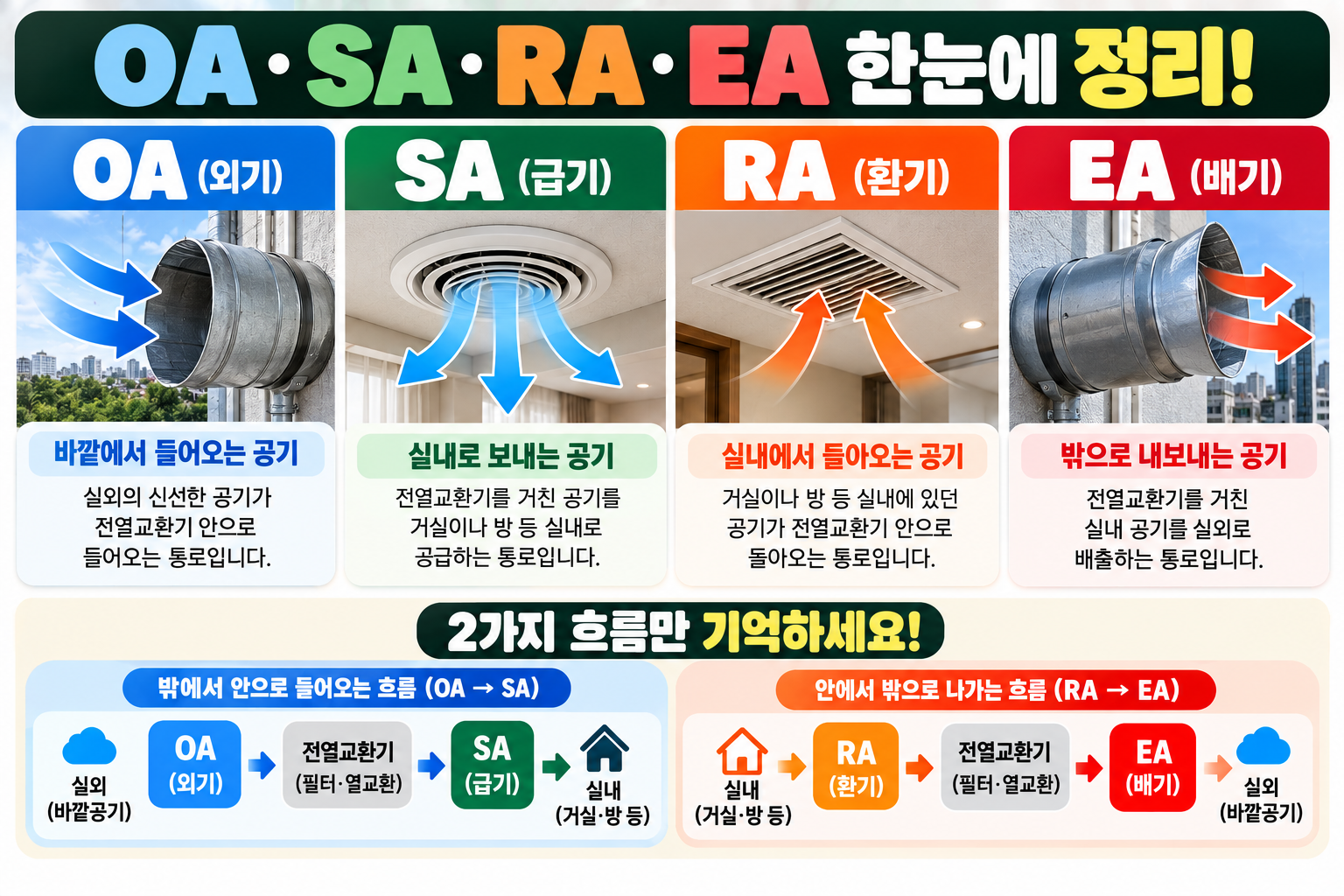

OA·SA·RA·EA는 이렇게 기억하면 가장 쉽습니다

✅ OA (Outdoor Air) → 바깥에서 들어오는 외기

✅ SA (Supply Air) → 실내로 보내는 급기

✅ RA (Return Air) → 실내에서 돌아오는 공기

✅ EA (Exhaust Air) → 밖으로 내보내는 배기

그래도 네 개가 헷갈린다면 영어를 전부 외울 필요도 없습니다.

OA → SA = 밖에서 안으로

RA → EA = 안에서 밖으로

이 두 줄만 기억해두면 전열교환기에 붙어 있는 표시를 볼 때 공기가 어느 방향으로 움직이는지 훨씬 쉽게 이해할 수 있습니다.

자주 묻는 질문

Q. OA와 SA는 같은 공기인가요?

A. 같은 흐름에 있지만 구분되는 지점이 다릅니다. OA는 바깥에서 전열교환기로 들어오는 외기이고, SA는 장치를 거친 뒤 실내로 공급되는 급기입니다.

Q. RA와 EA는 무엇이 다른가요?

A. RA는 실내에서 전열교환기로 들어오는 공기이고, EA는 장치를 거쳐 실외로 배출되는 공기입니다. 그래서 실내 → RA → 전열교환기 → EA → 실외 순서로 생각하면 쉽습니다.

Q. SA에서 나오는 바람은 에어컨 바람처럼 차갑거나 따뜻한가요?

A. 전열교환기는 기본적으로 환기를 위한 장치이므로 에어컨이나 보일러와 같은 냉난방 장치로 생각하면 안 됩니다. 외기를 실내 상태에 가깝게 만드는 데 도움을 줄 수 있지만 SA에서 항상 원하는 냉난방 설정온도의 공기가 나오는 것은 아닙니다.

Q. 우리 집은 OA와 SA 위치가 인터넷 사진과 반대인데 잘못 설치된 건가요?

A. 위치만으로 판단할 수 없습니다. 제품과 설치 방향에 따라 연결구 위치가 달라질 수 있으므로 본체 표시와 해당 모델의 설치 설명서를 기준으로 확인하세요.

Q. OA·SA·RA·EA 표시를 알면 필터 위치도 알 수 있나요?

A. 공기의 흐름을 이해하는 데는 도움이 되지만 필터 구성까지 단정할 수는 없습니다. 필터 위치와 종류는 제품마다 다르므로 실제 교체나 청소는 해당 모델 설명서를 확인하는 것이 정확합니다.

전열교환기를 처음 보면 OA·SA·RA·EA라는 표시 때문에 생각보다 복잡한 기계처럼 느껴집니다.

개인적으로는 본체에 영문 약자만 표시하기보다 '외부에서 들어옴', '실내로 보냄', '실내에서 들어옴', '외부로 나감' 같은 한글 방향 표시를 함께 넣으면 일반 사용자가 훨씬 이해하기 쉬울 것 같습니다.

결국 네 글자를 모두 외우는 것보다 OA → SA는 밖에서 안으로, RA → EA는 안에서 밖으로라는 공기의 두 가지 흐름을 이해하는 것이 핵심입니다.
